4000rpm高轉速下測試軸承的轉動扭矩

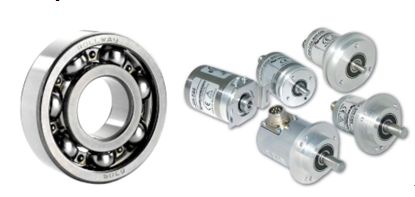

發布時間：2019-12-02 15:13:54軸承的高速微小扭力測試：軸承作為旋轉傳動部件，其旋轉扭矩極小，低速時扭矩通常只有1-10gf.cm，傳感器本體旋轉時，使用不同傳感器，空載時輸出扭矩也有不同。選用合適的扭矩傳感器的扭力試驗機才能測試出軸承的微小扭矩。我司使用動扭微小扭力試驗機成功測量4000rpm時的小編碼器的扭矩。
首先我們進行了低速空載測試，扭矩傳感器信號輸出在±0.1-0.2g.cm，說明扭力試驗機系統本身扭矩波動很小，隨后的高速4000rpm空載測試，扭矩傳感器信號波動在±1-2g.cm，扭矩波動可控。

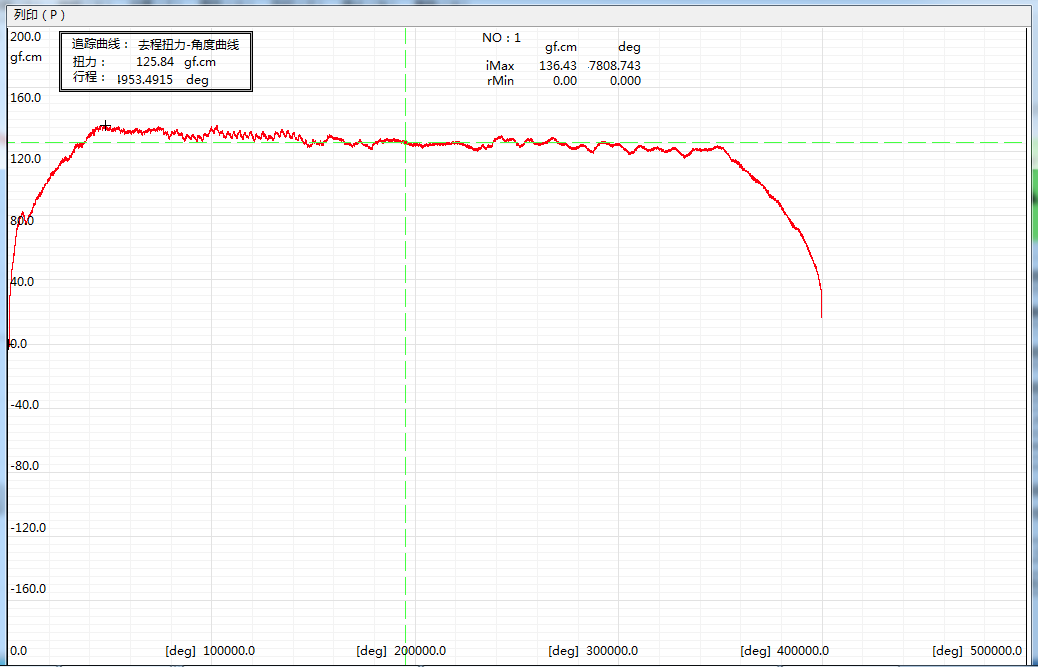

連接好被測軸承后，將電機轉速調整到4000rpm，實測軸承的扭矩波形如上圖（圖中有上升階段和下降階段分別為加速和減速過程）：
